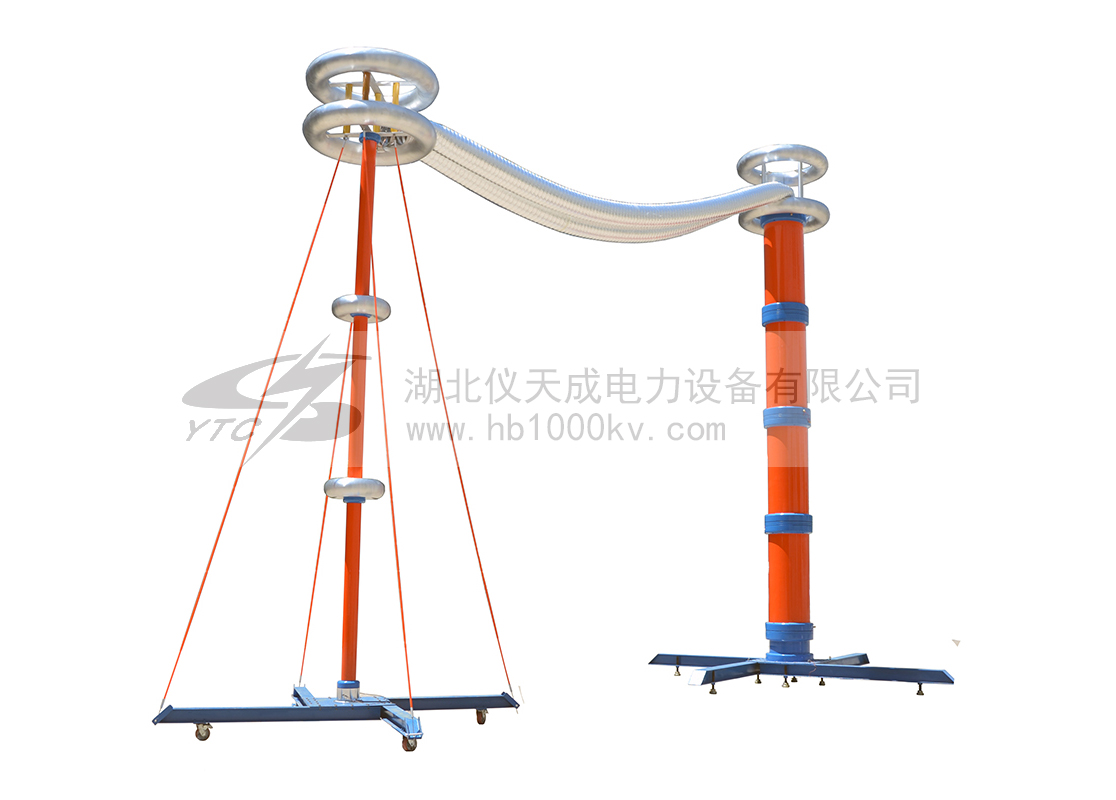

    YTC850變電站電氣設備串聯諧振交流耐壓試驗裝置


          YTC850變電站電氣設備交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。

      - 所需電源容量小，所需電源功率只有試驗容量的1/Q

      - 體積小，重量輕，一般為普通試驗裝置的1/3~1/5

      - 變頻電源保護功能強，穩定性好，具備多種工作模式，操作方便

      - 諧振電抗器采用多只方式，積木式組合，配置靈活，擴展功能強




        提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481



        產品圖集
        操作手冊
         產品視頻





















    產品簡介
PRODUCT INTRODUCTION




         產品簡介：

       串聯諧振交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。

      交流耐壓試驗裝置的頻率調節，分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；所需電源容量小，試驗所需的電源功率只有試驗容量的1/Q；體積小，重量輕，為普通試驗裝置的1/3-1/5；諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿；具備多種工作模式，采用220V或380V單相電源，方便現場取電；多只方式，積木式組合，可串可并操作簡單，方便現場使用。



產品別稱：串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、調頻諧振、調頻串聯諧振電纜耐壓試驗設備。



產品特征：

1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。

2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；

3、諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用，操作方便；采用220V或380V單相電源，方便現場取電。

5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。

6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。














    產品特征
PRODUCT FEATURES



















    技術參數
TECHNICAL PARAMETERS




  基本技術參數：







				項目

				技術參數





				額定試驗容量

				0～5000kVA





				諧振電壓

				0～1000kV





				頻率調節范圍

				20～300Hz





				系統測量精度

				1.0級





				頻率調節分辨率

				0.01Hz





				不穩定度

				≤0.05%





				輸出波形

				正弦波





				波形畸變率

				≤0.5%





				噪聲

				≤60dB





				電抗器Q值

				30～90





				工作制

				滿功率輸出下，連續工作時間60min





				電源輸入

				380V±10%三相或 220V±10%單相(10kW以下),50Hz





				環境溫度

				-10℃～45℃





				工作濕度

				≤90%





				海拔高度

				≤3000m







YTC850變電站電氣設備交流耐壓試驗裝置系列產品配置及適用范圍：







				產品型號名稱

				變頻電源1臺

				勵磁變壓器1臺

				諧振電抗器

				分壓器1臺

				試品對象適用范圍





				YTC850-108/108-54

				6kW

				6kVA

				27kV/1A/4臺

				100kV

				31500kVA/35kV及以下電力變壓器





				10kV/35kV斷路器及閉母線、絕緣子





				10kV(300m㎡)電纜2000m





				35kV(300m㎡)電纜800m





				YTC850-135/108

				7.5kW

				7.5kVA

				27kV/1.25A/4臺

				100kV

				10kV(300m㎡)電纜3000m





				35kV(300m㎡)電纜1000m





				35kV開關、絕緣子等





				YTC850-216/108

				10kW

				10kVA

				27kV/2A/4臺

				100kV

				35kV(300m㎡)電纜1500m





				10kV(300m㎡)電纜4000m





				35KV斷路器、GIS、隔離開關、CT、PT等





				YTC850-216/216

				10kW

				10kVA

				36kV/1A/6臺

				200kV

				110kV斷路器及GIS





				35kV斷路器、GIS、隔離開關、CT、PT等





				35kV(300m㎡)電纜1200m





				10kV(300m㎡)電纜4000m





				63000kVA/110kV及以下電力變壓器





				YTC850-270/270

				15kW

				15kVA

				45kV/1A/6臺

				270kV

				63000kVA/110kV及以下電力變壓器





				35kV(300m㎡)電纜1000m





				10kV(300m㎡)電纜3000m





				110kV斷路器、GIS、隔離開關、線路絕緣子等





				YTC850-648/270/135

				25kW

				25kVA

				45kV/1.6A/9臺

				300kV

				110kV(300m㎡)電纜1000m





				35kV(300m㎡)電纜2000m





				10kV(300m㎡)電纜4000m





				63000kVA/110kV及以下電力變壓器





				110kV斷路器、GIS、開關、線路絕緣子等





				YTC850-810/270

				30kW

				30kVA

				45kV/2A/9臺

				300kV

				110kV套管、GIS、支柱絕緣子、隔離開關





				330kV/370MVA以下變壓器中性點耐壓





				110kV(630m㎡)電纜1000m





				35kV(400m㎡)電纜2000m





				10kV(300m㎡)電纜4000m





				100MW/110kV及以下全絕緣主變壓器





				10kV/135MW火力發電機交流耐用試驗





				YTC850-405/108

				24kW

				24kVA

				27kV/2.5A/6臺

				100kV

				10kV（300m㎡）電纜5000m
























    應用領域
APPLICATION FIELD



















    附件配件
ACCESSORIES ACCESSORIES















    權威鑒定
AUTHORITY TO IDENTIFY





    企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
